客戶定制參數

Customer Requirement Parameters

我公司產品參照標準和規范

屏蔽玻璃訂貨說明：

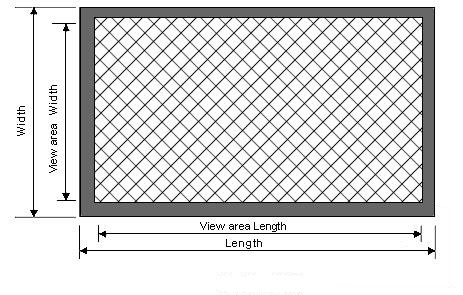

1. 長度L，寬度W，厚度T，倒角C，圓角R，公差T，是屏蔽視窗產品的幾何尺寸約束條件。

2. 產品結構是指玻璃的層數，或者屏蔽絲網的層數，絲網屏蔽玻璃的上下合片尺寸是否相等？如多層玻璃或者多層網，階梯結構，異形結構等等要求。

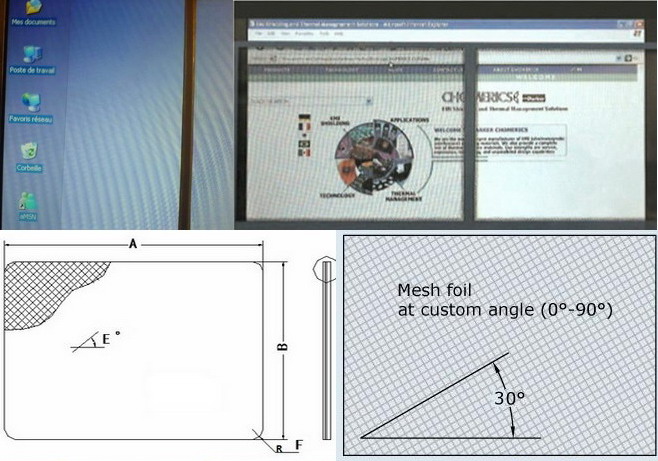

3. 絲網角度的選取是為了消除不同類型的顯示器屏幕與夾絲網屏蔽玻璃之間的光干涉條紋（摩爾干涉條紋，Mesh foil with Moire effect），取得最佳的視覺效果。我公司可提供屏蔽玻璃小樣，用于顯示器絲網角度的測定。

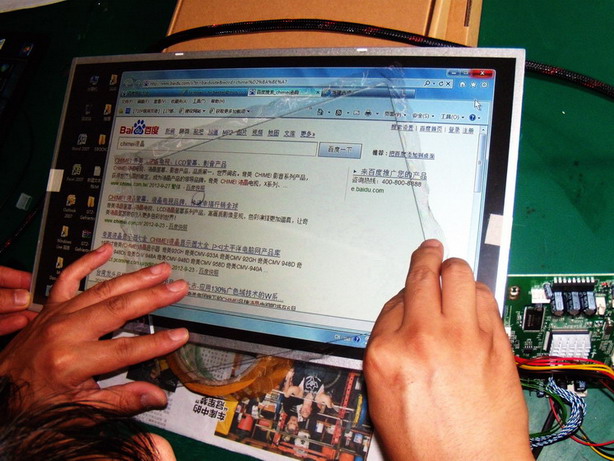

        具體測定方法：按照安裝距離，將無角度的夾絲玻璃在用戶屏幕前旋轉一定的角度，找到無干涉條紋的最佳視覺效果。記下此刻的金屬絲網緯線與顯示屏水平線的夾角，該刻度即為制作屏蔽玻璃時的絲網角度。測定到準確的抗干涉條紋絲網角度（Mesh foil at custom angle），摩爾干涉條紋將基本消失。

4. 透光率是對屏蔽玻璃產品視覺觀察的要求，透光率與屏蔽效能成反比，設計當中應充分考慮屏蔽效能要求與透光率的關系。一般電磁屏蔽玻璃的透光率≥35% —85%（根據所選屏蔽材料的目數、開孔率決定）。

5. 適用溫度是指屏蔽玻璃產品所使用的環境溫度范圍，一般工作溫度在：－45℃～＋90℃ 之間。

6. 光學鍍膜是指屏蔽玻璃產品為達到良好的視覺效果，減低液晶屏能耗，增加玻璃的光透過率，減低屏幕外光的反射率而進行的光學鍍膜處理。通常有AR（減反射）鍍膜和AG（防眩）鍍膜。

6. 電磁屏蔽玻璃的結構支撐材料，一般選擇光學玻璃、光學有機玻璃（PMMA），鍍膜玻璃和鍍膜有機玻璃（PMMA）。

7. 對于鍍膜屏蔽玻璃，ITO導電鍍膜的面電阻阻值一般在“5歐姆—20歐姆”，可根據設計需要選擇面電阻阻值和相應的透光率要求。

8. 屏蔽玻璃的接地電極方式主要有：預留屏蔽絲網導電飛邊電極，BUSS BAR導電銀江電極，包覆銅箔電極，包覆鍍錫銅箔電極，包覆導電橡膠電極，包覆導電絲網襯墊電極...用戶可根據需求來選擇。

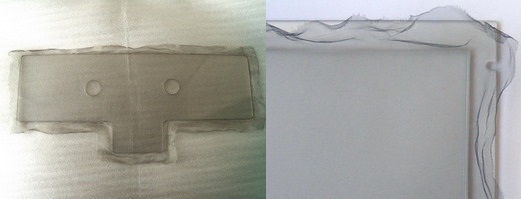

9. 絲網飛邊寬度是指屏蔽玻璃中的屏蔽絲網外延，成為預留的接地安裝導電網柵。金屬材質導電網柵（不銹鋼、鎳）適合錫焊連接，但是銅絲網、錫包鋼、銅包鋼絲網以及聚酯纖維導電絲網、蝕刻網、屏蔽膜等屏蔽材料不適合焊接安裝，一般選用壓接、導電膠粘接，或者制作BUSS BAR銀漿電極、包覆銅箔、導電橡膠等接地電極，再配合導電膠粘接、金工構件壓接等方式完成導電接地。

10. 視覺檢視要求是根據GJB2713-96《軍用屏蔽玻璃通用規范》中關于絲網屏蔽玻璃外觀質量標準的內容，來約定和檢驗屏蔽玻璃的外觀質量。

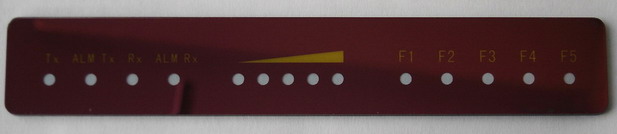

11. 絲印要求：公司可代客戶制作絲印、移印，主要印刷Logo、刻度、文字、圖形圖像、標識等。絲印需提供設計圖、效果圖以及色卡代碼。
